干貨分享 | 輸電分布式故障定位監測裝置：如何實現監測與定位
在電力系統運維中，輸電線路故障定位一直是重要難題。傳統定位方式不僅誤差大，還需大量人力巡線，嚴重影響供電可靠性。而分布式故障定位監測裝置通過“終端在線監測+主站智能分析”的模式，實現了故障定位的精確化與運維的高效化。
如今，凱銘諾科技就帶大家從系統構成、重要功能、技術參數到實際應用，拆解其如何攻克在線監測與精確定位的關鍵問題。

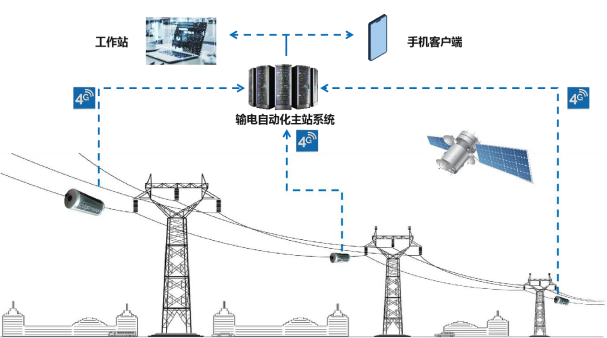

三位一體：系統構成是精確定位的基礎
分布式故障定位監測裝置并非單一設備，而是由分布式故障定位終端、主站系統和移動手持終端組成的協同體系，三者各司其職，共同完成從信號采集到故障定位的全流程：
（一）分布式故障定位終端：
重要監測單元，需安裝在輸電線路導線或桿塔上，相鄰終端間距5-30km。它集成了數據采集、處理、發送、供電和通信模塊，相當于“前線傳感器”，實時捕捉線路電流、電場、行波等關鍵信號，并通過GPRS將數據傳輸至主站。
（二）主站系統：
由硬件（應用服務器、數據服務器、通信設備等）和軟件（故障分析軟件、數據庫、操作系統等）構成，是“數據處理中心”。它接收終端上傳的信號，通過算法分析故障類型、位置，并存儲歷史數據，支持遠程操控終端。
（三）移動手持終端：
包括手機客戶端等設備，作為“現場運維工具”，方便工作人員在巡線時查看數據、接收報警信息，提升現場響應效率。
全流程覆蓋：七大重要功能實現“監測-分析-預警”閉環
分布式故障定位終端作為系統的“感知神經”，其功能直接決定了監測與定位的效果。終端通過七大重要功能，構建了從實時監測到故障預警的完整閉環：
1. 實時與定時監測雙保障：
既能實時采集導線電流、海拔、經緯度，動態跟蹤線路狀態；又能定時上傳導線溫度、濕度等數據，為線路健康評估提供持續數據支撐。
2. 故障信號高速捕捉：
當線路發生故障時，終端會觸發高速采樣，記錄故障電流波形和行波波形，再將有效數據篩選后上傳至主站——這是精確定位的關鍵數據來源。
3. 大容量數據存儲與調取：
通信終端標配2G Nand Flash存儲（可選4G），可保存30分鐘完整波形數據，同時支持主站遠程手動調取，避免數據丟失。
4. 全覆蓋設備自檢：
終端會定時采集感應取電電流、GPS狀態、電池電壓等參數，一旦出現“電池低電”“GPS離線”“通信信號弱”等問題，會立即報警并上傳信息，確保設備自身穩定運行。
5. 靈活參數配置：
工作人員可通過本地維護終端或主站遠程，修改“數據采集周期”“報警門限”“主站IP地址”等參數，適配不同線路的運維需求。
6. 遠程軟件升級：
無需現場拆機，即可通過主站遠程更新終端的嵌入式軟件，降低運維成本，保障設備功能持續優化。
7. 故障原因智能辨識：
不僅能定位故障位置，還能區分“雷擊故障”與“非雷擊故障”，甚至辨識雷擊是“繞擊”還是“反擊”，辨識準確率超95%，為故障整改提供精確方向。
硬核參數：用數據定義“精確”與“可靠”
一款設備的性能，至終要靠技術參數說話。分布式故障定位監測裝置在重要參數上表現突出，尤其在“定位精度”和“環境適應性”上，完全滿足高壓輸電線路的嚴苛要求：
（一）定位精度行業居先：
區間定位可靠性≥99%，定位誤差≤100米（部分場景誤差不超300米），能精確檢測單相接地、相間短路、斷路等各類故障距離，徹底告別“大范圍巡線”的低效模式。
（二）時間基準毫秒級同步：
內置BDS模塊，時間誤差不大于0.03微秒，確保多終端采集的信號在時間維度上同步，為行波分析提供精確時間基準。
（三）通信與供電穩定無憂：
通信采用全網通4G傳輸，還可通過VPN專門使用通道加密，保障數據安全；供電支持感應取電+太陽能取電，正常電流大于3A，可維持設備長期運行，無需頻繁更換電源。
（四）環境適應性強：
整機采用鋁鑄模機身，防護等級達IP66，能在-40℃~+70℃的溫度、5%~99%RH的濕度下工作，甚至能抵御陣風45m/s的強風、GB 50545規定的重冰環境，海拔5000米以內均可正常運行，適配我國不同地域的氣候條件。
（五）長效耐用：
整機質量小于5.5kg，安裝便捷，壽命卻長達8年以上，長期運維成本更低。
落地方案：按線路結構靈活配置，適配35KV以上電壓等級

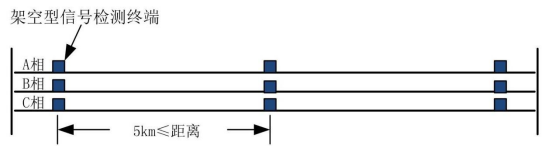

再好的技術，也要結合實際線路場景才能發揮價值。該系統針對架空線路的配置方案簡潔高效：在電源側設置一個監測點，線路上靈活增減監測點，相鄰監測點間距5-30km；每個監測點安裝3臺信號檢測終端，分別對應三相導線，確保三相線路的狀態都能被實時監測。
從適用范圍來看，該裝置可用于35KV以上所有電壓等級的輸電線路，無論是平原還是山區、普通氣候區還是重冰區，只要布置在通信良好的位置，就能穩定發揮作用。
結語
分布式故障定位監測裝置的出現，將輸電線路運維從“被動搶修”推向了“主動預警”。通過實時監測捕捉故障信號、智能算法精確定位、全覆蓋適應復雜環境，它不僅大幅降低了巡線成本，還縮短了故障搶修時間，為電力系統的安全穩定運行提供了重要保障。對于電力工程技術人員和運維團隊來說，掌握這類裝置的工作原理與應用方案，將成為提升輸電線路運維效率的關鍵。
如今關于輸電分布式故障定位監測裝置的分享就到這里，關注【凱銘諾科技】，獲取更多輸電線路、智能電網、新能源并網等領域知識與資訊！
