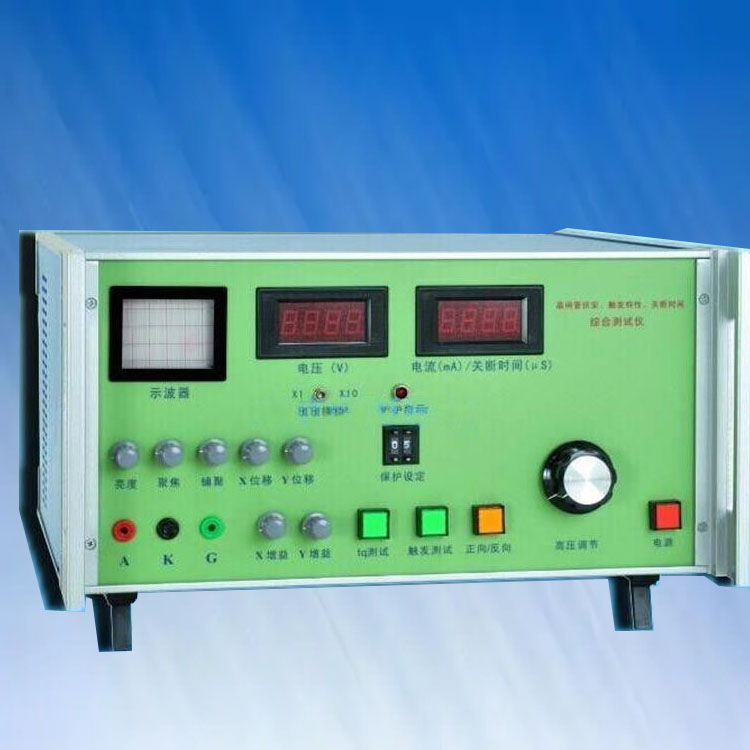

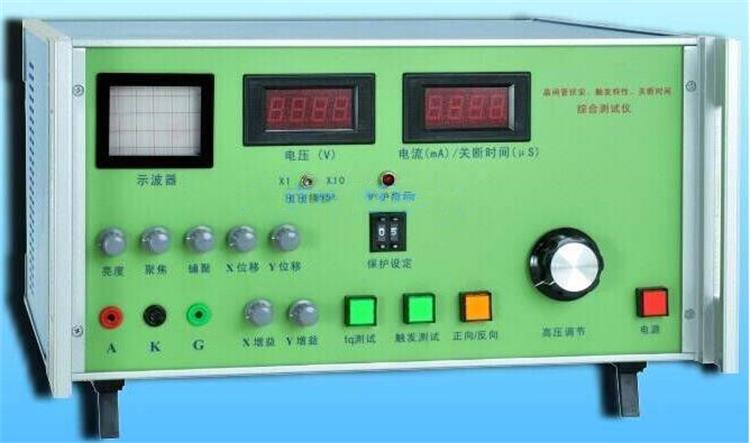

能測試各種晶閘管（KP、KK、KA、KS、KN）及各種晶閘管模塊的VDSM、VRSM、VDRM、VRRM、IDSM、IRSM、IDRM、IRRM、VGT、IGT、tq和各種整流二極管（ZP、ZK）的VRSM、VRR、IRSM、IRRM等參數。該儀器實際上是將晶閘管伏安特性測試儀、觸發特性測試儀、關斷時間測試儀以及示波器等多臺儀器制作在一起的綜合性檢測儀器，用戶只需將被測器件一次接好進行簡單操作，即可測出器件的多個參數，免除了過去需用多臺儀器、多次接線、多次操作才能測出這些參數的麻煩，提高了測試效率。該儀器機內自備有示波器，免除了用戶以往需外配示波器的麻煩與不便

　　該測試儀線路設計簡捷精煉，采用單片機控制，數字顯示，漏電流自動保護、自動復位。整機具有體積小、重量輕、操作簡單、測試準確、保護和維修方便等特點，是晶閘管及整流管器件生產廠、經銷單位及整機廠的晶閘管綜合參數檢測設備。

　　主要技術指標：

　　1．峰值電壓測量范圍：0—3000V

　　2．峰值漏電流測量范圍：0—100mA

　　3．峰值漏電流保護設定范圍：0—99mA

　　4．觸發電壓測量范圍：0—4.5V

　　5．觸發電流測量范圍：5—450mA

　　6．關斷時間測量范圍：3—200μS

　　7．機內示波器可觀看動態峰值電壓與峰值漏電流的變化伏安特性曲線波形。

　　8．整機電源功耗：AC220、≤100VA

　　9．整機外形尺寸：220×440×420

　　10．整機重量：≤20Kg
