1、系統描述

      VOC監測系統由防塵頭、真空泵、測量設備、通訊模塊、控制設備等組成。其中防塵頭負責氣體采樣。測量設備直接測量VOC含量，顯示在LCD屏幕上。通訊模塊將各項參數上傳至服務器，可在移動端和PC端查看數據，可導出excel表格。

2、技術參數

功能特性：

1、監測環境中或管道中TVOC濃度并報警

2、全軟件自動校準功能，零點標定功能

3、監測更準確，更可靠

4、帶溫度補償，可實現不同溫度環境下對氣體濃度的補償

5、兩級聲光報警，報警點可自行設置

6、零點標定，修改地址等功能

7、可輸出一個或兩個開關量信號，可驅動排風扇或電磁閥等外部設備

8、工作電壓：12-36V直流電源

參數：

被測氣體： VOC

檢測原理： PID光離子原理

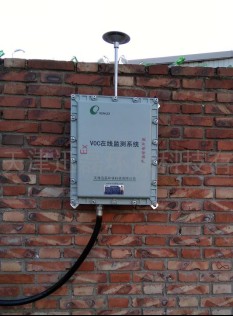

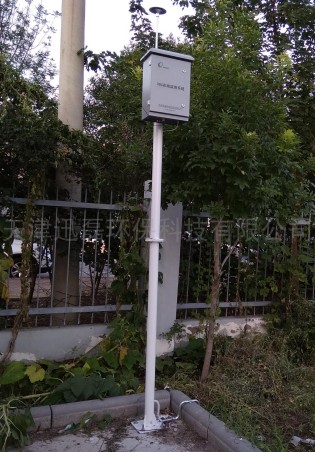

安裝方式： 壁掛式，立柱式（與監測環境相關）

量      程：0-1ppm、0-5ppm、0-10ppm 、0-20ppm、0-50ppm、0-100ppm、0-                         500ppm 、0-1000ppm、0-2000ppm、0-3000ppm、0-6000ppm（量程

                可選，未列出量程可訂制）

分辨率： 0.001ppm、0.01ppm、0.1pm、1ppm （分辨率與所選量程相關）

精      度：2%FS

輸出信號：4-20MA、0-5V、RS485，RS232，繼電器，無線數字 （可選）

響應時間：≤10S

恢復時間：≤10S

重復性：   ≤±1%

線性誤差 ≤±1%

零點漂移：≤±1%（F.S/年）

顯示技術：LCD顯示

氣體單位：PPM

工作溫度：-40℃～50℃

工作濕度：0-95%RH

防爆等級：Ex dⅡCT6

防      護：IP65

報警方式：聲光二重報警

工作時間：24小時工作

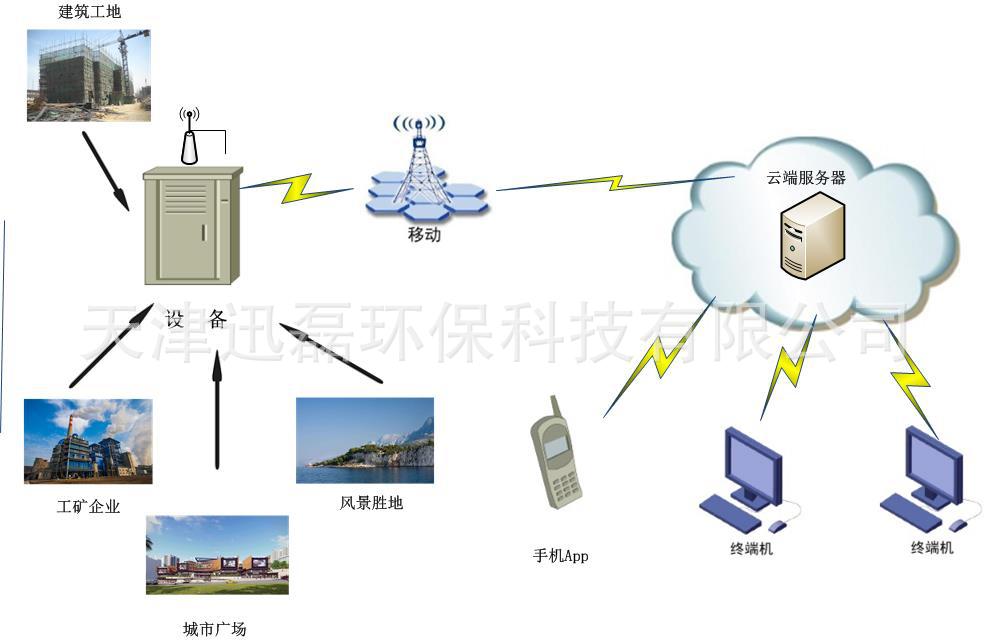

3、設備及PC端移動端在線查看系統

  設備由防塵頭、傳感器、控制器、真空泵、DTU、開關電源、空氣開關組成。

  氣體由真空泵由外界環境抽入，氣體通過防塵頭后，通過氣管，進入VOC傳感器模塊中，傳感器LED實時顯示數據，同時DTU模塊將數據上傳至服務器。

  其中控制器模塊控制氣泵五分鐘抽一次氣體，數據在傳感器模塊檢測VOC含量后三十秒后由DTU模塊上傳至服務器。

  掃描提供的二維碼，即可在移動端查看數據，登錄相應的網址，即可在PC端查看相應數據或?qū)С霰砀瘛?/span>
